안전한 일터 프로젝트

[ 호이스트 안전규칙 편 ]

5대 중대재해 : 부딪힘

호이스트 안전규칙 편

…

호이스트(Hoist)는 훅이나 그 밖의 달기구 등을 사용하여

화물을 권상 및 횡행 또는 권상동작만을 하여 양중하는

것을 말한다.

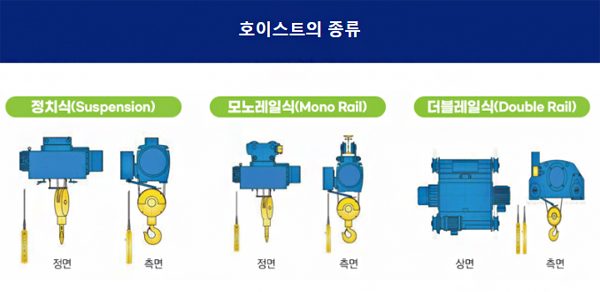

호이스트는 와이어로프와 체인의 2종류 형식으로 구분할

수 있으며, 권상 또는 횡행에 필요한 장치가 일체형으로

되어 있다.

호이스트의 주요 위험요인으로는 정비·보수 작업 중

추락·충돌위험, 달기기구에서 중량물 이탈에 의한 낙하

위험, 와이어로프 파단에 의한 낙하위험, 중량물 운반 시

작업자와의 충돌위험 등이 있다.

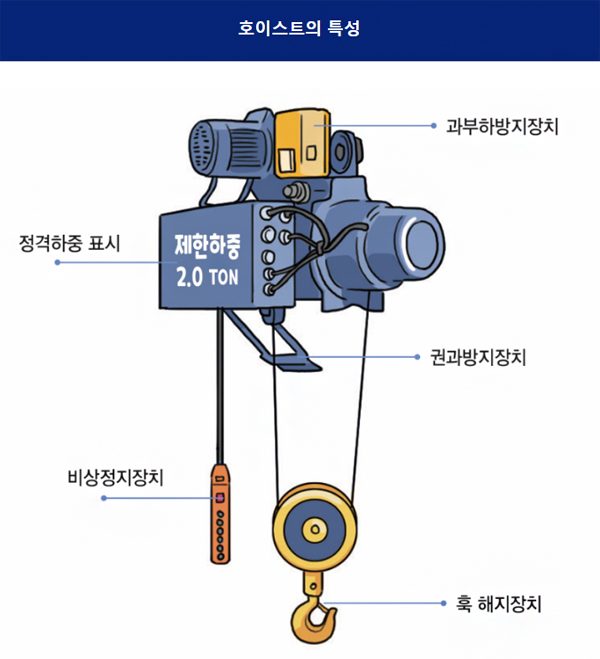

｜주요 위험 원인

호이스트로 화물을 권상 시 최대 허용하중(정격하중의 110%)

이상이 되면 과적재를 알리면 자동으로 운반작업을 중단시켜

과적에 의한 사고를 예방하는 장치

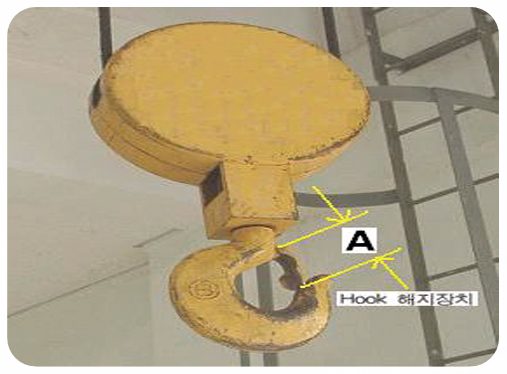

｜훅 해지장치

줄걸이 용구인 와이어로프 슬링 또는 체인, 섬유벨트 슬링

등을 훅에 걸고 작업 시 이탈하지 않도록 방지하는 장치

｜권과방지장치

1. 호이스트로 권상작업 시 훅이 과도하게 올라가 트롤리

프레임 또는 호이스트 드럼에 부딪쳐 와이어로프 파단으로

인한 화물의 떨어짐을 방지하는 장치

2. 호이스트의 파손으로 인한 물체에 맞음 재해 예방 안전장치

｜비상정치장치

호이스트 작동 중 이상 상태 발생 시 급정지 시킬 수 있는 장치

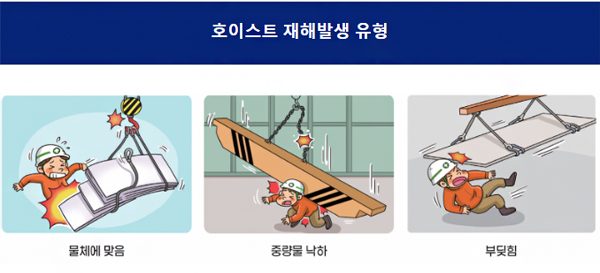

● 훅 해지장치 미설치로 재료 이송 시 물체에 맞음

● 중량물 취급 근접작업으로 인한 부딪힘

● 와이어로프, 체인 및 달기구(Sling)의

손상으로 인한 물체에 맞음

● 정비·보수작업 중 떨어짐·부딪힘

● 달기구에서 중량물 이탈에 의한 물체에 맞음

● 중량물 운반 시 작업자와의 부딪힘

[개요]

훅 해지장치가 탈락된 상태에서 제품 운반 중 화물이

흔들리다가 떨어져 작업 중이던 재해자 맞음

[원인]

■ 호이스트의 훅에 훅 해지장치가 부착되지

않아 자재 운반 시 화물의 흔들림에 의한

낙하 및 부적합한 줄걸이 방법 사용

■ 재료 이송 시 근접작업으로 인한

화물의 흔들림, 선회로 인한 부딪힘

[대책]

■ 호이스트 훅에 훅 해지장치를 부착하여

자재 운반 시 흔들림에 의한 물체에 맞음,

부딪힘 재해 예방 및 적합한 줄걸이 방법 사용

■ 운반작업 시 화물의 형상, 흔들림,

선회 등을 고려하여 안전거리 확보

[개요]

중량물(지그)을 이동하던 중 핸드 크레인이 한쪽 방향으로

치우치면서 견인 고리가 풀려 중량물(지그)이 떨어졌고

재해자가 급히 중량물(지그)을 잡으려다 중량물과 바닥

사이에 손이 끼임

[원인]

■ 호이스트 훅에서 중량물을 매단 체인이 이탈

■ 호이스트 위치 불균형으로 인해 크레인이 기울어짐

[대책]

■ 호이스트 훅에는 해지장치를 부착하여 화물의 이탈을 방지

■ 호이스트 불균형으로 인한 넘어짐을 예방하기 위해

아웃트리거를 펼쳐 고정한 상태로 사용
