안전한 일터 프로젝트

[ 전단기 작업안전 편 ]

5대 중대재해 : 끼임

전단기 작업안전 편

…

✔ 전단기란?

전단기는 샤링기라고도 하며 유압에 의하여 작동하는

실린더를 이용하는 기계로 금형 사이에 철판을 투입 후

실린더로 압력을 가해 철판을 소성 변형시켜 원하는

모양으로 잘라주는 기계이다.

전단기는 프레스와 구조가 유사하며, 상·하의 칼날

사이에 금속 또는 비금속 물질을 넣고 전단하는 기계인

만큼 프레스와 유사한 협착 위험성이 있다.

산업안전보건법 및 안전보건기준에 관한 규칙에서

안전수칙을 다수 정하고 있어 반드시 안전수칙을

준수하고 작업하여야 한다.

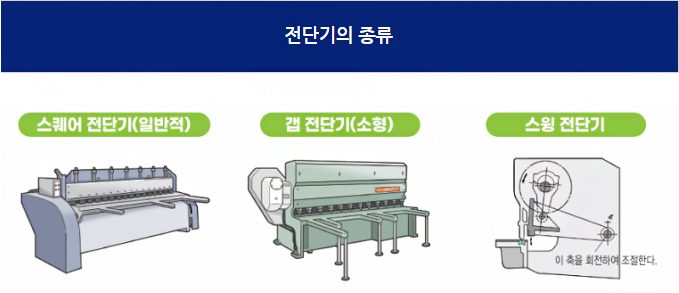

전단기의 종류를 크게 분류하면 보통 전단기와

슬리터 등의 특수한 전단기로 나누어진다.

전단기는 상하 2개의 긴 칼날을 가지고 직선 전단용으로

사용되며 전단기의 형식에 따라 다르지만 스퀘어 전단기,

갭 전단기, 스윙 전단기 등이 있다.

일반적으로 하부 칼날은 고정되어 있고 상부

칼날이 작동하는 형식으로 구조가 되어 있다.

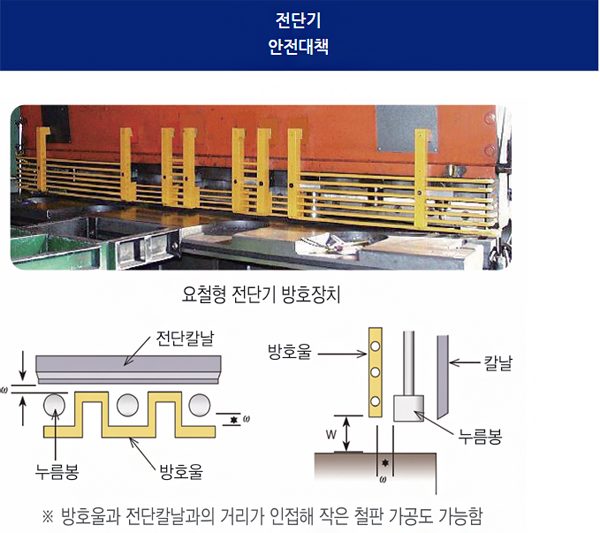

● 전단기 전면에 (요철형) 방호울 설치

작은 철판을 손으로 잡은 상태에서 안전하게 작업하고,

전단점을 확인하기 쉽게 하기 위해 방호울을 일직선

에서 요철모양으로 개선하여 칼날 가깝게 방호울 설치

● 동력전달부에 방호울 설치

동력구동부 틈새에 의해 끼임재해가

발생할 수 있으므로 방호덮개 설치

● 광전자식 방호장치 설치

제품 투입구 전면에서 신체 일부가 끼임 위험

구역 내 진입 시 전단기의 작동을 멈출 수 있는

광전자식 방호장치 설치

✔ 주요 위험요인

● 끼임

2인 1조 작업 시 신호 불일치로 인한 슬라이드 불시

하강, 전단기 방호장치 해제 후 임의 사용에 의한 끼임

[끼임 재해사례]

■ 개요

제품(철스크랩)을 절단하기 위해 전단기에 제품을 밀어

넣다가 제품과 전단기의 누름봉에 오른쪽 손가락이 끼임

■ 원인

■ 광전자식 안전장치 미설치

■ 전면에 방호울 미설치

■ 2인 1조로 작업 시 신호 불일치

■ 대책

■ 광전자식 안전장치 설치

■ 전단기 칼날 전면에 방호울을 설치하고

방호울의 틈새는 투입하는 가공재

최대 두께 + 4(mm) 이내로 조정

■ 2인 1조로 작업 시 일정신호를 정하여 작업 실시

● 미동 조작·양수조작식 안전장치가 부착되어

있으며, 정상 작동되는지 작업 전 확인

● 비상정지 스위치가 정상 작동되는지 작업 전 확인

● 전단기 외함에 접지가 되어 있는지 확인

● 풋 스위치 상부에 안전덮개가

부착된 것을 사용하는지 확인

● 작업 전에 공회전을 시키면서 각부의

이상 발열·소음 등 이상 유무를 파악

(동절기 : 약 10분, 하절기 : 약 5분 정도)
