안전한 일터 프로젝트

[ 배합(혼합)기 작업안전 편 ]

5대 중대재해 : 끼임

배합(혼합)기 작업안전 편

…

※ 원료 배합기의 특성

​





동기를 이용하는 기계로서, 배합조 내에 설치된

회전축에 고정된 나선형 날개를 부착하여 내용물을

저어주거나 정해진 비율로 섞는 설비이다.

※ 재해사례

● 개요

사업장 비닐하우스에서 상토 혼합분배기를 이용하여

펄라이트와 상토를 섞는 작업 중, 상토 혼합분배기

회전날에 끼어 사망

● 원인

가동중인 배합기(상토 혼합분배기)에서 작업

● 대책

회전부위 접촉우려가 없도록 방호울 설치 및 정비·

청소·수리작업 시에는 전원차단 후 작업

● 개요

원재료 배합실에서 재해자가 배합기 내부 청소 중 이를

인지하지 못한 동료 작업자가 배합기 작동버튼을 눌러

회전날(Blade)과 배합기 내벽 사이에 신체 상부가 끼어 사망

● 원인

전원차단 없이 청소작업 중 동료 작업자가 배합기를 가동

● 대책

정비·청소·수리작업 시에는 전원차단 후 작업

※ 작업 시 안전수칙

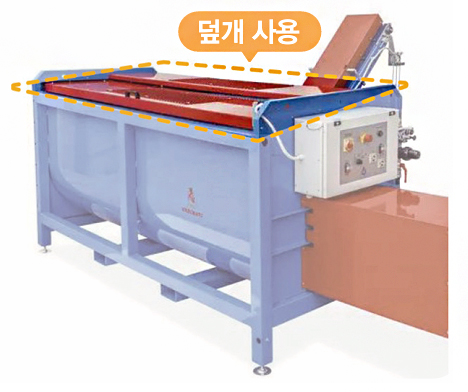

덮개나 신체 일부가 끼일 수 없는 방호장치를 부착한 기계사용

​

● 덮개 연동장치 설치

​> 덮개가 열린 상태에서는 가동이 되지 않도록 하고,

덮개를 닫은 후에는 리미트스위치를 눌러야 동작 될

수 있는 연동장치 설치

​> 임펠러가 회전중일 때에는 덮개를 임의로 열 수 없도록

덮개 잠금상태가 유지되고 임펠러가 멈춘 후에 덮개가

열릴 수 있도록 설치

​

● 비상정지장치 설치

​> 설비에 비상정지회로를 구성하여 비상정지장치

작동 시 안전하게 정지상태로 전환

​> 비상정지장치는 접근이 용이하도록 작업자의

작업조건에 따라 위치 선정

● 투입구 내 근로자 추락방지 조치

​> 투입구의 높이를 90~120cm 이상의 높이로 설치하고

투입구 내부에 안전망을 설치하여 임펠러에 직접

접촉되지 않도록 조치

● 동력전달부 방호덮개 설치

​> 축에 동력을 전달하는 전동기의 벨트,

체인, 기어 등에는 고정형 방호덮개 설치

​

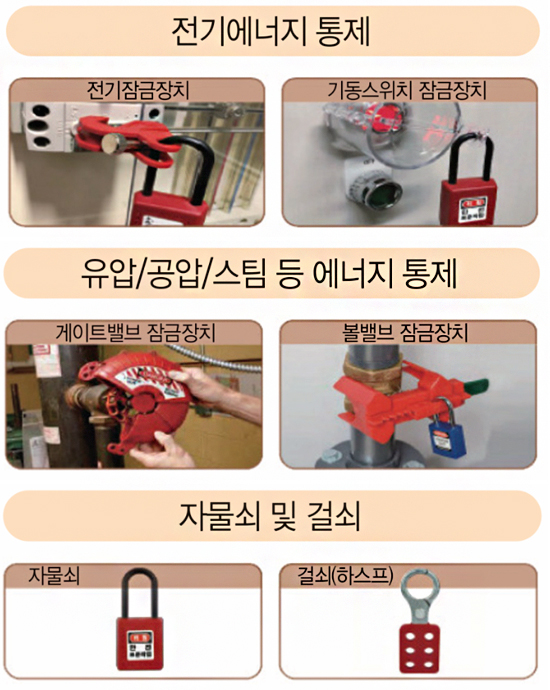

● 잠금장치






● 청소, 정비, 수리 시 운전정지




이물질 제거, 청소, 정비, 수리 시에는 전원차단 후

‘점검 중’ 표지판을 부착하여 오조작 방지

✔ 정비·수리, 청소 등 비정형 작업 시 작업절차

전원차단준비 → 기계설비 운전정지 → 전원차단 및

잔류 에너지확인 → LOTO* 설치 → 작업실시 →

점검 및 확인 → LOTO 해제 → 재가동

(* LOTO: Lock-Out, Tag-Out)

각 스위치별 부하설비명을 기입하여 판넬상의

고장난 동작/정지 표시 등 보수 및 유지관리 철저

…

(자료출처 : 고용노동부, 안전보건공단)
