안전한 일터 프로젝트

[ 롤러기 작업안전 편 ]

5대 중대재해 : 끼임

롤러기 작업안전 편

…

※ 롤러기의 특성

롤러기란 고무 등의 원료 또는 중간원료를

분해, 분쇄, 혼합, 정련, 가열 및 압연 등

재료가공을 위하여 한 조로 구성된 2개 이상의

롤러를 서로 반대 방향으로 회전시켜 롤러

사이에서 형성되는 압력에 의하여 재료를

소성변형 또는 연화시키는 기계를 말한다.

롤러기는 후레임, 롤러, 급정지 장치,

유·공압계통 등으로 구성되어 있다.

※ 롤러기의 종류

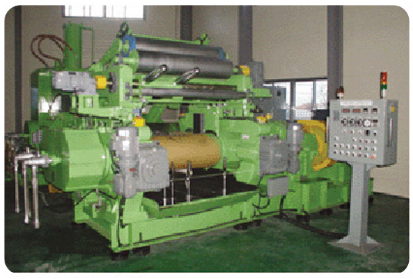

■ 고무 롤러기(믹싱밀)

고무, 고무화합물 및 플라스틱 등

비금속재료를 성형하는 기계

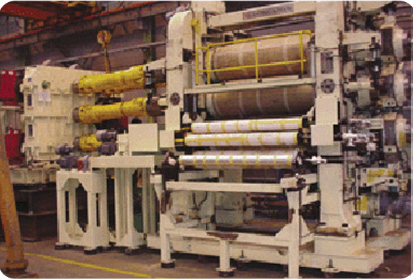

■ 압연 롤러기

상온 또는 고온의 금속재료를

소성 하여 판재, 관재, 형재로 성형

​

■ 벤 롤러기

롤 사이에 강판을 넣어 원하는

곡률로 굽히는 기계

※ 롤러기의 종류

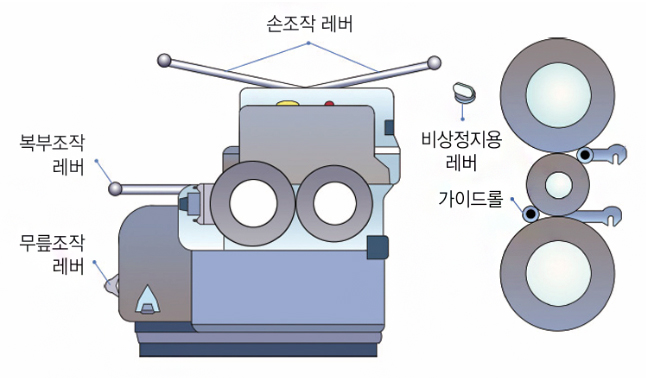

■ 작동원리

기계의 작동 중에 급정지기구에 연결된 로프를 당기면

로프 끝단에 설치된 리미트 스위치가 작동하여 구동

모터의 전원을 차단하고, 브레이크가 작동하여 롤의

회전을 멈추게 함

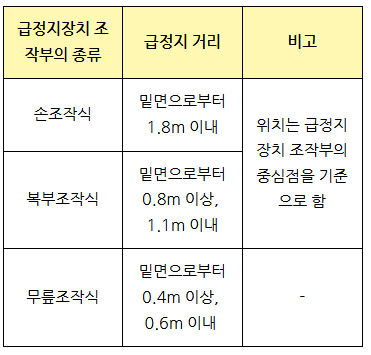

■ 급정지장치의 제동거리

■ 급정지장치의 제동거리

※ 롤러기의 안전장치

■ 개요

고장난 롤러기를 수리한 후 시운전을 하는 과정에서

작업자가 롤에 근접하여 갭 상태를 확인하던 중 갑자기

회전하는 롤 사이에 팔이 끼임

■ 개요

회전하는 상태에서 롤의 갭 조정 상태를 확인하기 위해 동료

작업자가 기동스위치를 조작 손조작식 긴급정지장치가

설치되어 있었으나 작동되지 않음

■ 대책

기계를 정비하거나 보수를 할 때에는 작업자 본인이 키를

소지하게 함으로써 제3자에 의한 임의조작을 방지

작업을 시작하기 위하여 정지상태의 기계를 작동시키거나

정비 또는 수리한 후 시운전을 할 때에는 긴급정지장치의

작동 상태를 사전에 점검하고 이상이 없는 것을 확인한

후에 기계를 사용
