안전한 일터 프로젝트

[ 가스용접장치 작업안전 편(1) ]

5대 중대재해 : 화재·폭발

가스용접장 작업안전 편

…

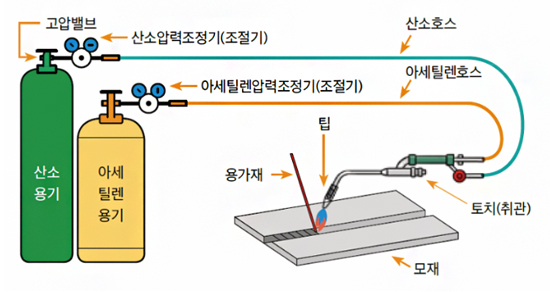

※ 가스용접장치의 특성

가연성 가스와 산소와의 반응 시에 생기는 고열. 즉, 가스

연소열을 용접 열원으로 사용하는 용접법이며, 가연성 가스와

산소의 혼합가스를 적당한 압력으로 토치(Torch) 끝으로부터

분출·연소시켜 가스 불꽃을 만들어, 이 가스 불꽃을 용접의

열원으로 사용한다.

가연성 가스로는 아세틸렌, 프로판, 부탄 등이 사용되며

이들 가스 불꽃 중 아세틸렌-산소 불꽃은 가장 화염온도가

높고 화염조절이 용이하며 모재에 끼치는 악영향이 적어서

공업적으로 널리 사용된다.

​용단 작업은 자재 절단을 위한 용도로 산업현장에서 광범위

하게 사용되고 있으며, 가열(예열)용으로도 이용되고 있다.

※ 사용가스의 종류

■ 산소(O2)

상온에서 무색, 무미, 무취의 기체로서 압축가스로 취급됨.

산소 자체는 연소성이 없으나 다른 물질을 연소시키는

조연성(지연성) 가스임. 공기 중에 체적비로 21%, 중량비로

23% 함유. 물에 약간 용해되며 액체산소는 담청색임.

비중: 1.105, 비등점: -183℃, 용융점: -219℃

■ 아세틸렌(C2 H2)

고압가스 중에서 가장 위험한 가스로서 산화폭발, 화합폭발,

분해폭발을 일으킴. 무색의 기체로서 불순물로 인해 특유한

냄새가 남.

※ 불순물: 포스핀, 황화수소, 실란, 암모니아

액화하기 쉽고 용기에 넣어 수송이 편리함. 비점 -84℃,

융점 -81℃ 이며, 고체 아세틸렌은 융해되지 않고 승화함.

액체 아세틸렌보다는 고체 아세틸렌이 비교적 안정적임. 15℃

에서 물 1L에 1.1L 용해하지만, 15℃ 아세톤에는 25L 용해.

■ 프로판(C3 H8, LPG)

액화하기 쉽고 용기에 넣어 수송이 편리함. 상온에서는 기체

상태이고 무색, 투명하며 약간의 냄새가 남. 온도변화에 따른

팽창률이 크고 물에 잘 녹지 않음. 쉽게 기화하며 발열량이 높음

(프로판 12,000kcal/kg).

※ 가스용접 재해발생 유형

■ 역화

취관(토치)팁의 막힘, 가스소진 등으로 인한 역화
